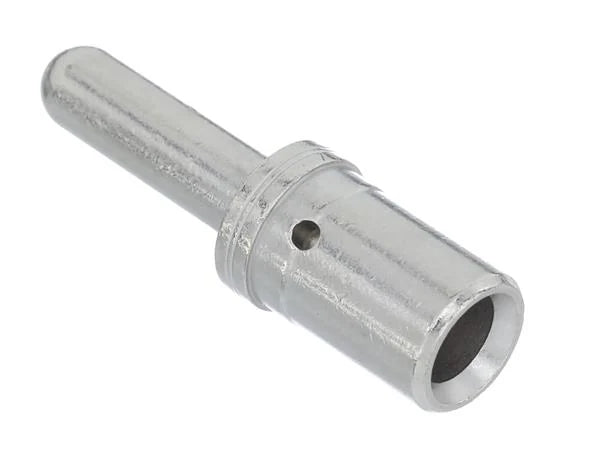

Terminal Radial - AT60-006-04141

Contato macho (pino) size 4 para 100 A. Equivale ao contato 0460-006-04141 da linha Deutsch de mesmo size.

Para que serve

É o terminal que faz o contato elétrico dentro do conector. Ele é crimpado na ponta do fio e depois encaixado no alojamento do conector das séries AT/ATM size 4. Sem o terminal correto, o conector não fecha e não conduz.

Uso típico: vias de potência — alimentação de motor, bomba, compressor, chave geral e circuito de partida, onde a corrente é alta e o terminal de sinal não dá conta.

Este é o modelo usinado (torneado em peça única, também chamado de contato radial). Comparado ao estampado, ele suporta mais ciclos de encaixe e mantém o contato mais estável em vibração e umidade — é a escolha para ponto crítico e para conector que é aberto com frequência em manutenção.

Ficha técnica

Compatibilidade

• Conectores das séries AT e ATM (AT04/AT06, ATM04/ATM06) no mesmo size do contato
• Compatível com conectores Deutsch — equivale ao contato 0460-006-04141 e serve nos conectores Deutsch de mesmo size (4)
• Intercambiável com o terminal estampado de mesmo size — ocupa o mesmo alojamento e usa a mesma trava
• Uso em chicotes automotivos, agrícolas, linha amarela e industriais

Procedência e garantia

Terminal conferido antes do envio, com garantia de 30 dias contra defeito de fabricação. Se tiver dúvida de aplicação, fale com o suporte técnico antes de comprar — respondemos com o código da peça na mão.

O que vem na embalagem

1 terminal avulso. Para montar um conector completo você precisa de um terminal por via, mais o conector e a trava (wedgelock) correspondentes. Precisa de volume? Fale com a gente que fazemos cotação por quantidade.

Perguntas frequentes

Esse terminal serve em conector Deutsch?
Serve. A linha AT é construtivamente equivalente à Deutsch: este contato corresponde ao 0460-006-04141 e encaixa normalmente nos conectores Deutsch que usam contato size 4. Mesmo diâmetro, mesma trava, mesma ferramenta de crimpagem.

Serve no meu conector?
Serve em qualquer conector das séries AT/ATM que use contato size 4 na posição macho (pino). Confira no seu conector: cada size tem diâmetro próprio e não há encaixe forçado.

Qual a diferença para o terminal estampado?
O usinado é torneado em barra maciça, em peça única. Ele aguenta mais ciclos de encaixe e desencaixe e tem contato mais estável em ambiente de vibração e umidade. O estampado é feito de chapa dobrada, custa menos e atende bem uso normal. Os dois são intercambiáveis no mesmo alojamento — dá para misturar no mesmo conector.

Quanta corrente aguenta?
100 A. É o limite do contato size 4. Se o circuito puxa mais que isso, o caminho é subir de size, não forçar a via.

Qual é o par deste terminal?
O soquete fêmea de mesmo size, do outro lado da conexão. Pino e soquete são sempre vendidos separados, um para cada lado do chicote.

Preciso de alicate especial?
Sim. Terminal Deutsch pede alicate de crimpagem com ninho adequado ao size do contato. Crimpar com alicate comum deforma o corpo do terminal e ele não trava no conector.

Como tiro o terminal do conector se errar?
Com o extrator do size correspondente. Antes, remova a trava (wedgelock) do conector — sem tirar a cunha o terminal não sai e você acaba danificando o alojamento.

O terminal já vem com o conector?
Não. Terminal, conector e trava (wedgelock) são três itens separados. Você precisa de um terminal por via ocupada. Vendemos os três aqui na loja.
