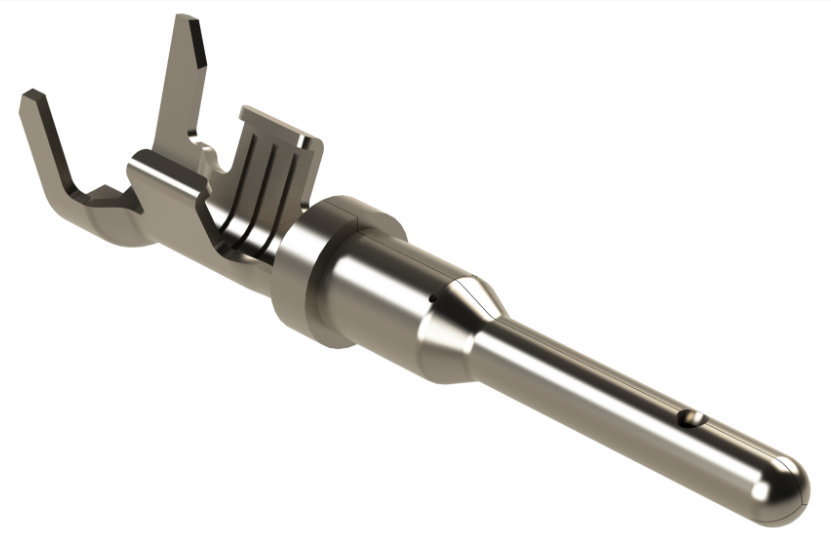

Terminal Macho Size 16 - AT60-14-0122

Contato macho (pino) size 16 para 13 A, faixa de 14 a 18 AWG (2,0 a 0,75 mm²), revestimento em níquel. Equivale ao contato 1060-14-0122 e encaixa nos conectores Deutsch DT de mesmo size.

Para que serve

É o terminal que faz o contato elétrico dentro do conector. Ele é crimpado na ponta do fio e depois encaixado no alojamento do conector das séries AT/ATM size 16. Sem o terminal correto, o conector não fecha e não conduz.

Uso típico: montagem e reparo de chicote em máquina agrícola, linha amarela, caminhão e equipamento industrial — tanto na fabricação quanto no conserto de ponto oxidado ou terminal frouxo.

Ficha técnica

Compatibilidade

• Conectores das séries AT e ATM (AT04/AT06, ATM04/ATM06) no mesmo size do contato
• Compatível com conectores Deutsch — equivale ao contato 1060-14-0122 e serve nos conectores Deutsch DT de mesmo size (16)
• Cabo de 14 a 18 AWG — 2,0 a 0,75 mm²
• Uso em chicotes automotivos, agrícolas, linha amarela e industriais

Procedência e garantia

Terminal conferido antes do envio, com garantia de 30 dias contra defeito de fabricação. Se tiver dúvida de aplicação, fale com o suporte técnico antes de comprar — respondemos com o código da peça na mão.

O que vem na embalagem

1 terminal avulso. Para montar um conector completo você precisa de um terminal por via, mais o conector e a trava (wedgelock) correspondentes. Precisa de volume? Fale com a gente que fazemos cotação por quantidade.

Perguntas frequentes

Esse terminal serve em conector Deutsch?
Serve. A linha AT é construtivamente equivalente à Deutsch: este contato corresponde ao 1060-14-0122 e encaixa normalmente nos conectores Deutsch DT que usam contato size 16. Mesmo diâmetro, mesma trava, mesma ferramenta de crimpagem.

Serve no meu conector?
Serve em qualquer conector das séries AT/ATM que use contato size 16 na posição macho (pino). Confira no seu conector: cada size tem diâmetro próprio e não há encaixe forçado.

Qual bitola de cabo posso crimpar?
De 14 a 18 AWG, o que equivale a 2,0 a 0,75 mm². Fora dessa faixa a crimpagem não fecha corretamente e a conexão esquenta.

Quanta corrente aguenta?
13 A. É o limite do contato size 16. Se o circuito puxa mais que isso, o caminho é subir de size, não forçar a via.

Qual é o par deste terminal?
O soquete fêmea de mesmo size, do outro lado da conexão. Pino e soquete são sempre vendidos separados, um para cada lado do chicote.

Preciso de alicate especial?
Sim. Terminal Deutsch pede alicate de crimpagem com ninho adequado ao size do contato. Crimpar com alicate comum deforma o corpo do terminal e ele não trava no conector.

Como tiro o terminal do conector se errar?
Com o extrator do size correspondente. Antes, remova a trava (wedgelock) do conector — sem tirar a cunha o terminal não sai e você acaba danificando o alojamento.

O terminal já vem com o conector?
Não. Terminal, conector e trava (wedgelock) são três itens separados. Você precisa de um terminal por via ocupada. Vendemos os três aqui na loja.
