DNI 0215 – Relé Auxiliar Reversor 24V – 40/30A

DNI 0215 – Relé Auxiliar Reversor 24V – 40/30A

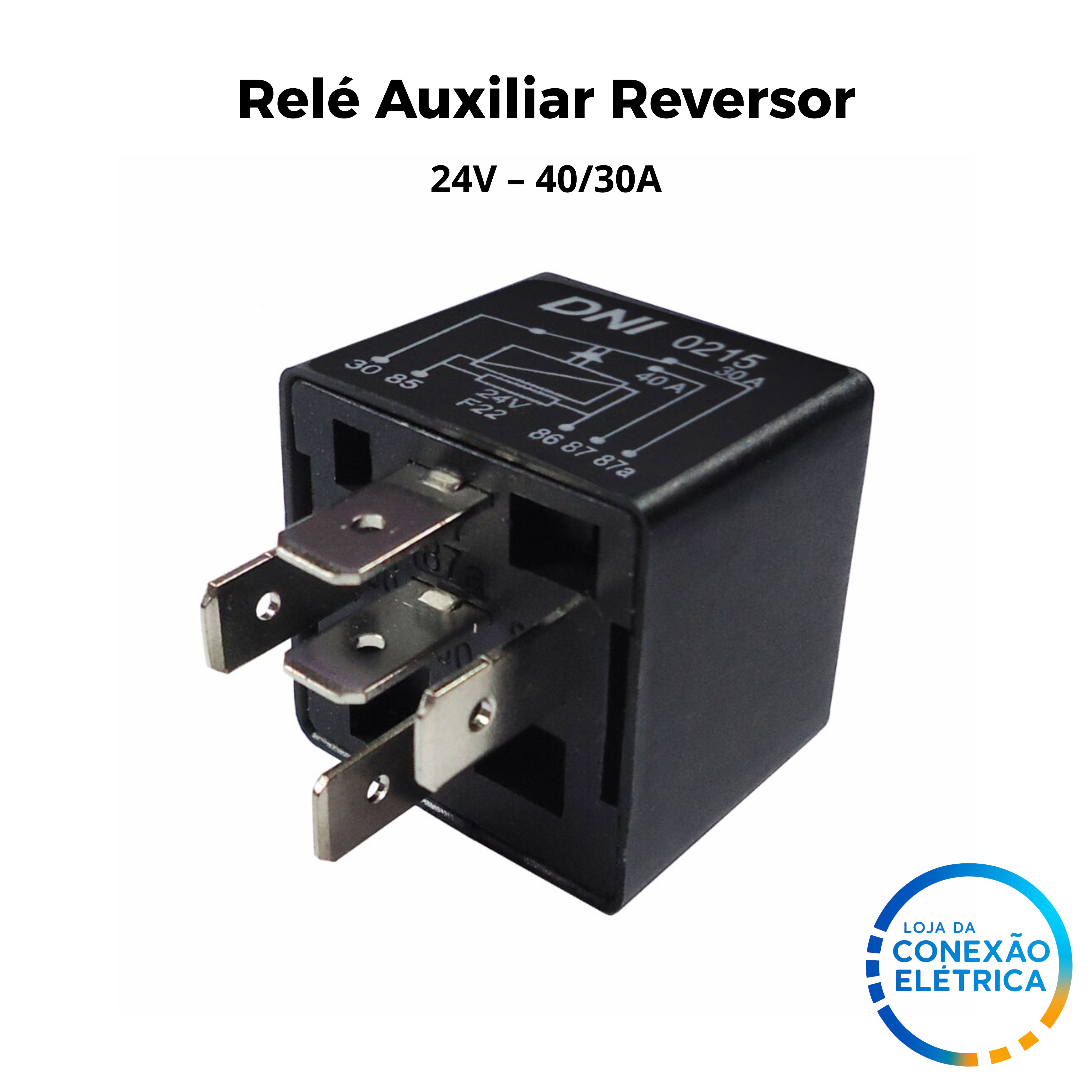

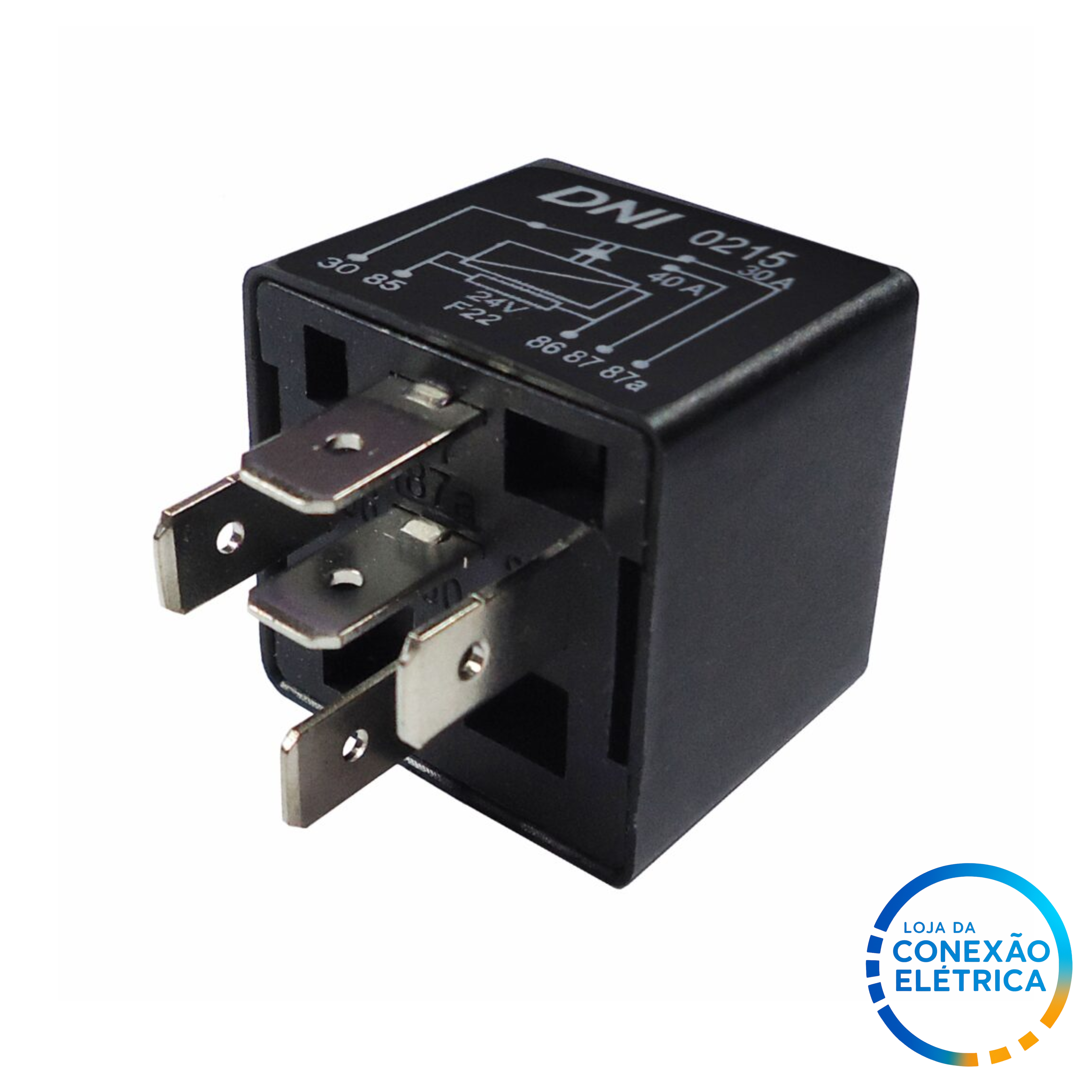

O DNI 0215 é um relé auxiliar reversor robusto, projetado para sistemas elétricos de 24V que exigem comutação entre dois circuitos, reversão de polaridade ou acionamento confiável de componentes de alta demanda.
Com 5 terminais, capacidade de 40/30A e construção reforçada, é amplamente utilizado em caminhões, ônibus e veículos pesados das principais montadoras do mercado.

🔧 Características Técnicas

• Modelo: DNI 0215

• Tipo: Relé Auxiliar Reversor

• Tensão de operação: 24V

• Corrente máxima: 40/30A

• Quantidade de terminais: 5 pinos (configuração reversora – SPDT)

• Sem suporte – instalação via soquete

• Construção reforçada para uso pesado

• Operação estável mesmo sob vibração, poeira e altas temperaturas

⚙️ Função e Operação

Ideal para sistemas que exigem:

• Reversão de polaridade

• Comutação entre dois circuitos elétricos

• Acionamento confiável de motores DC e atuadores

• Controle de módulos de segurança e iluminação

• Operação rápida e silenciosa mesmo sob carga

Relé reversor é essencial em sistemas que alternam o sentido ou o estado de funcionamento de um componente elétrico.

🚚 Aplicações Típicas (Caminhões, Ônibus e Veículos Pesados)

Funções gerais

• Relé do freio

• Buzina

• Farol alto / baixo

• Luzes internas

• Sistema de advertência

• Comutação de módulos auxiliares

• Iluminação e sistemas de cabine

Montadoras compatíveis

• Caio

• Comil

• DAF

• Ford

• Foton

• Irizar

• Iveco

• MAN

• Marcopolo

• Mercedes-Benz

• Randon

• Renault

• Scania

• Volvo

• Volkswagen Caminhões e Ônibus

• Universal (projetos diversos em 24V)

📌 Benefícios

• ✔️ Relé reversor verdadeiro com 5 terminais

• ✔️ Suporta 40/30A, ideal para veículos pesados

• ✔️ Operação confiável em 24V

• ✔️ Instalação simples e padrão universal

• ✔️ Alta durabilidade em frotas, ônibus e caminhões

• ✔️ Versátil para diversos sistemas elétricos auxiliares

• ✔️ Componentes internos de alta performance

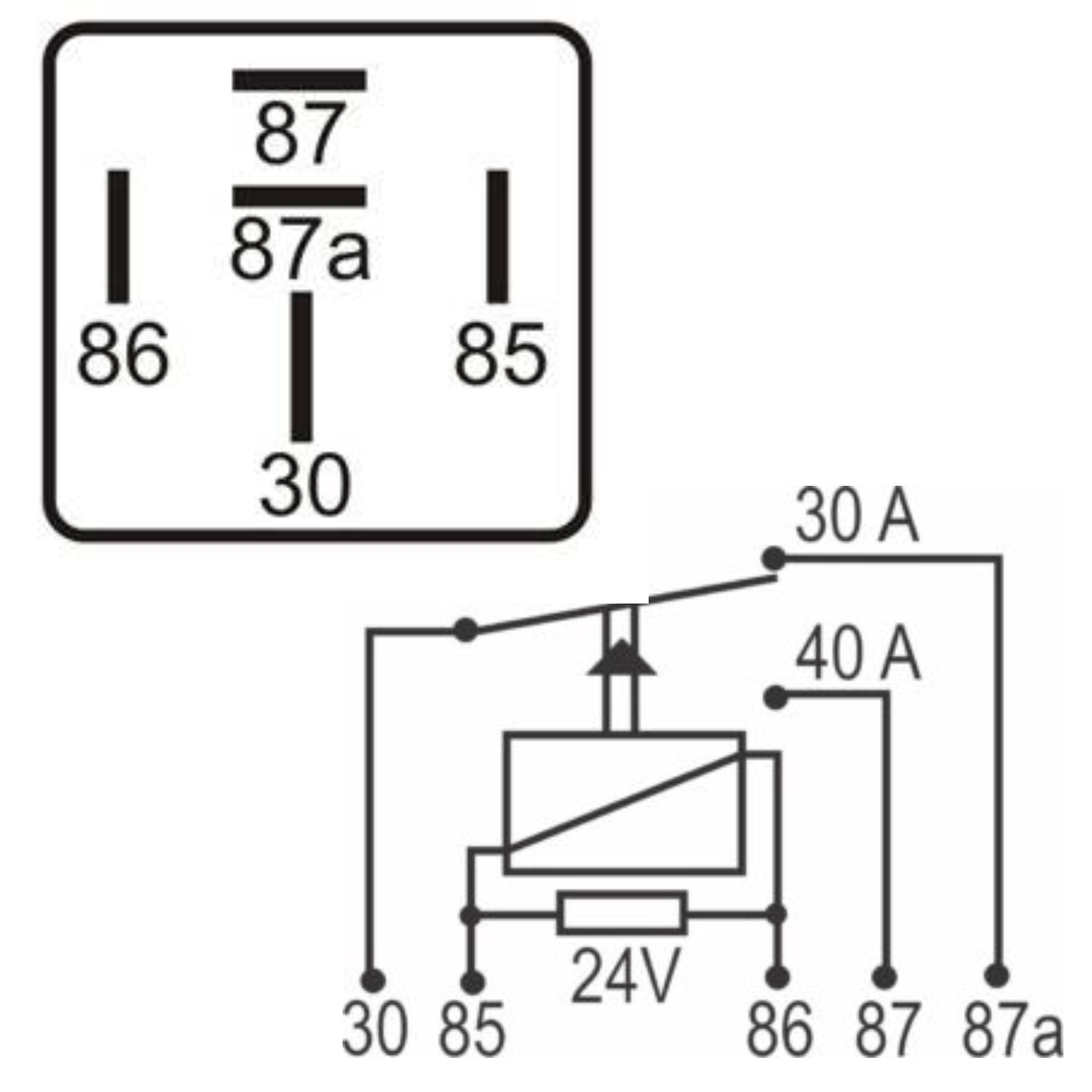

📐 Esquema dos Terminais (SPDT – Reversor)

• 30: Entrada de alimentação

• 87 / 87a: Saídas reversoras

• 85: Terra da bobina

• 86: Positivo da bobina
