DNI 8111 – Relé Auxiliar Reversor para Injeção Eletrônica GM – 12V (40/30A)

DNI 8111 – Relé Auxiliar Reversor para Injeção Eletrônica GM – 12V (40/30A)

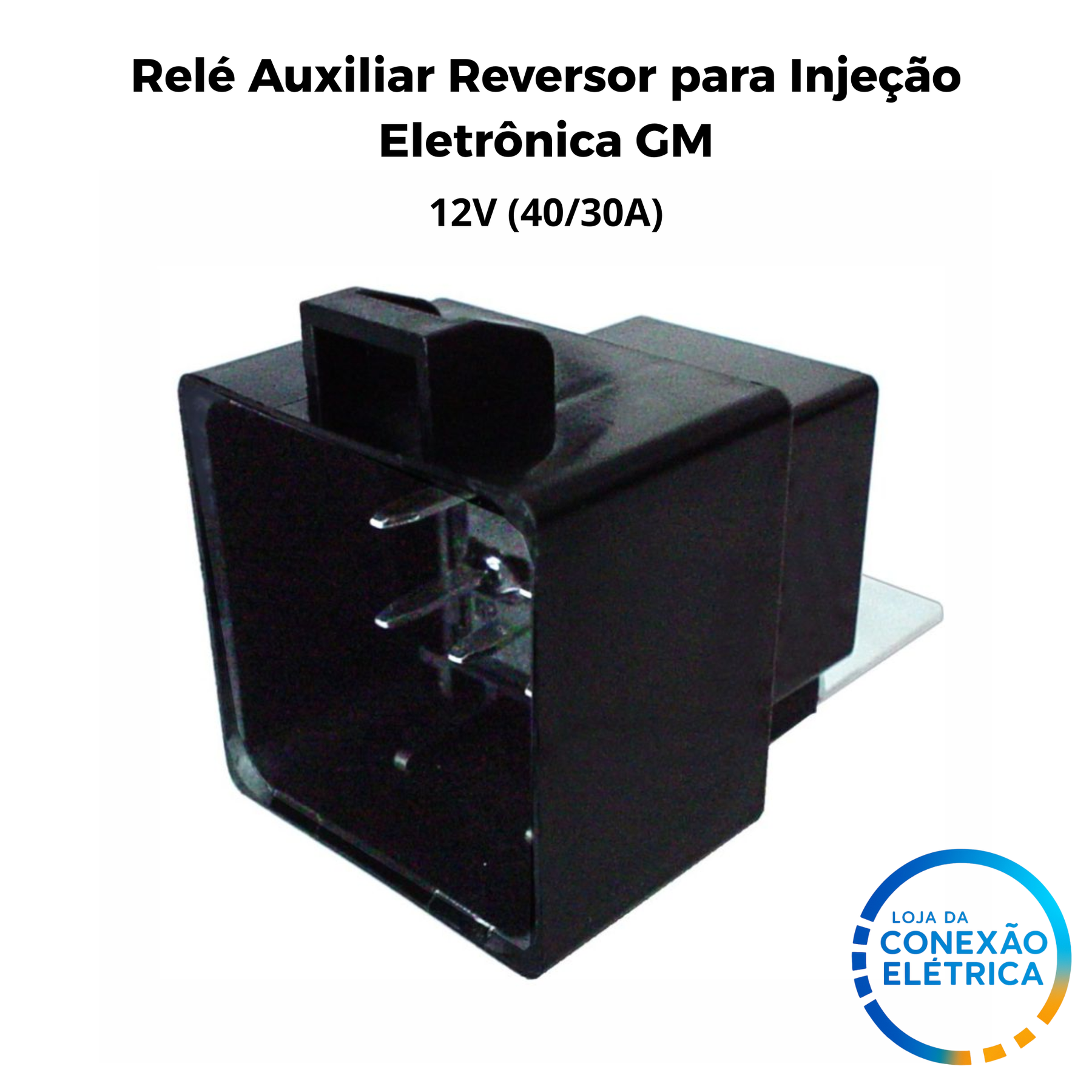

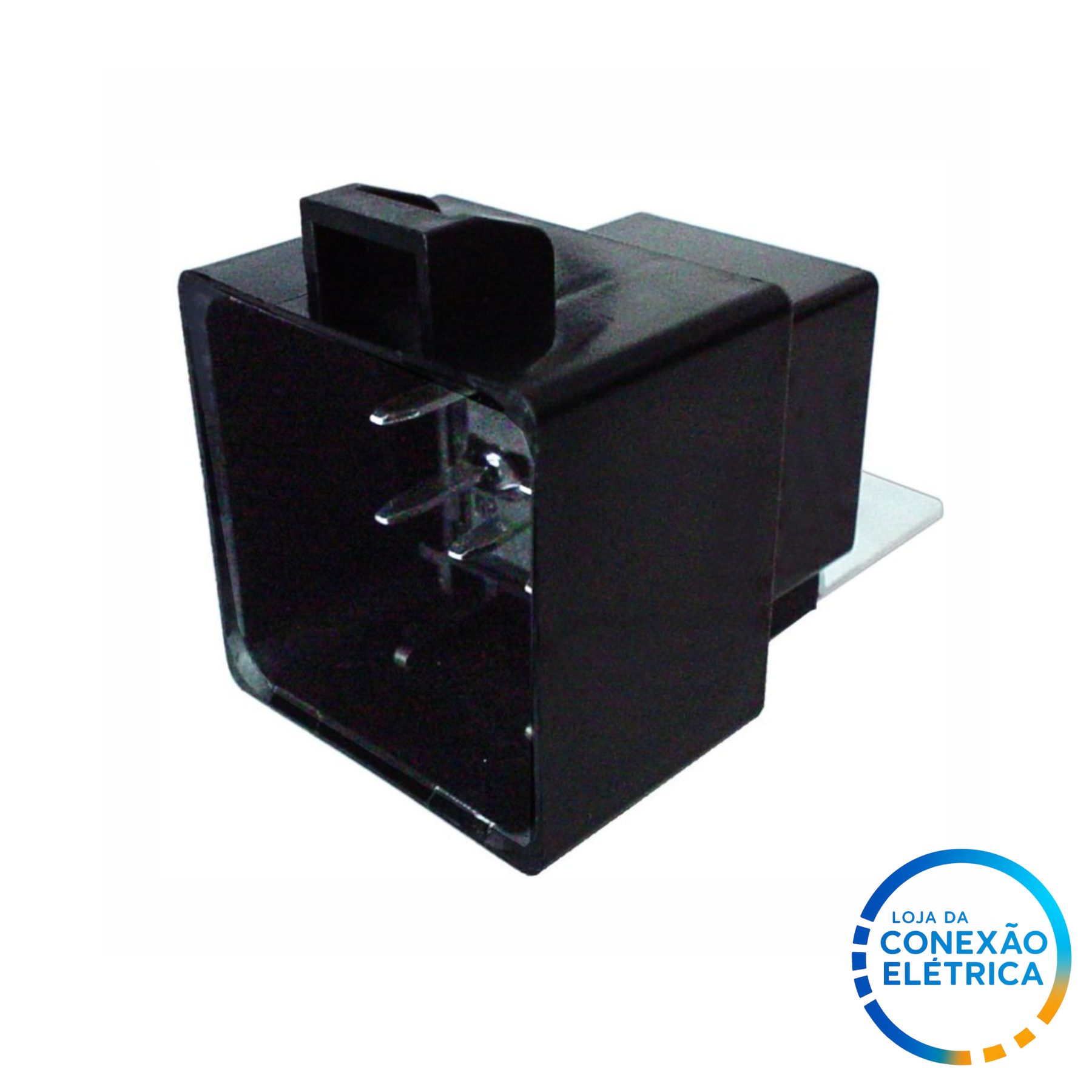

O DNI 8111 é um relé auxiliar reversor de alta confiabilidade, desenvolvido para aplicações automotivas que exigem acionamento preciso, reversão de circuito e estabilidade elétrica.
Projetado para operar em 12V, conta com 5 terminais tipo “agulha”, suporte integrado, resistor em paralelo com a bobina e capacidade de 40/30A, tornando-se ideal para sistemas de injeção eletrônica, motores, atuadores e diversas funções auxiliares.

🔧 Características Técnicas

• Modelo: DNI 8111

• Tipo: Relé Auxiliar Reversor

• Tensão de operação: 12V

• Corrente máxima: 40/30A

• Quantidade de terminais: 5 pinos

• Pinos tipo “agulha” – encaixe preciso

• Com suporte de fixação

• Com resistor em paralelo com a bobina

  • Reduz picos de tensão

  • Protege módulos eletrônicos e ECU

• Construção reforçada para uso em sistemas automotivos exigentes

⚙️ Função e Operação

O relé DNS 8111 atua como:

• Relé reversor (SPDT – comutação 87/87a)

• Acionador de circuitos da injeção eletrônica

• Controlador auxiliar para módulos e motores

• Componente universal para comutação de cargas diversas

Seu resistor interno garante maior proteção aos módulos GM, evitando danos por corrente de retorno.

🚗 Aplicações

Indicado especialmente para:

Sistemas:

• Injeção eletrônica

• Comando reversor

• Módulos auxiliares

• Circuitos automotivos de uso geral

Veículos GM:

• S-10

• Blazer

• Silverado

Aplicável também a outros projetos automotivos de 12V que utilizem relé reversor de 5 terminais.

📌 Benefícios

• ✔️ Relé reversor robusto com 5 terminais tipo agulha

• ✔️ Suporta 40/30A, ideal para cargas pesadas

• ✔️ Resistor interno para proteção da ECU e sensores da injeção

• ✔️ Compatível com veículos GM e aplicações universais

• ✔️ Instalação facilitada com suporte integrado

• ✔️ Operação estável sob calor, vibração e uso contínuo

• ✔️ Excelente durabilidade para reposição original ou projetos técnicos

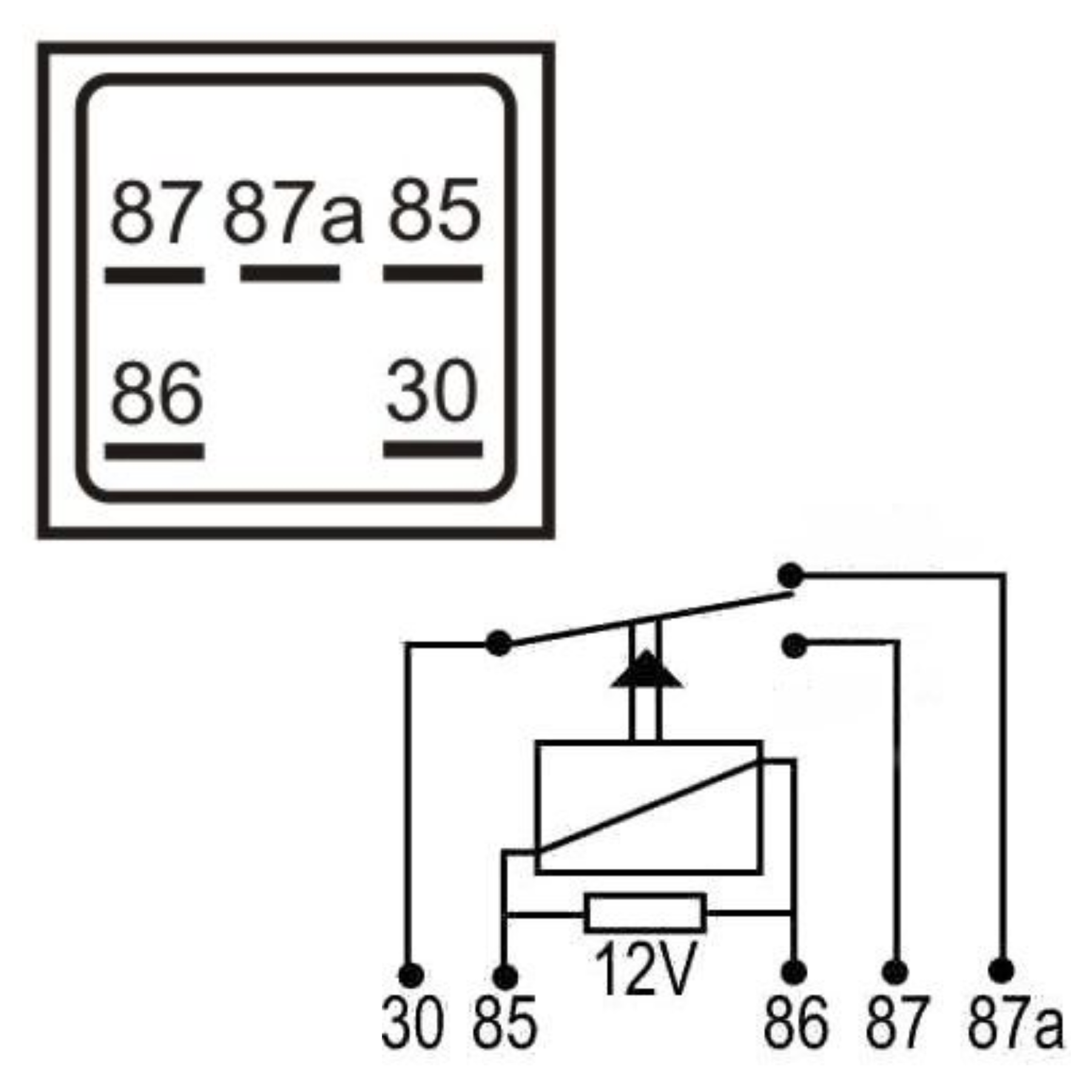

📐 Esquema dos Terminais (SPDT – Reversor)

• 30: Alimentação

• 87 / 87a: Saídas reversoras

• 85: Terra da bobina

• 86: Positivo da bobina
