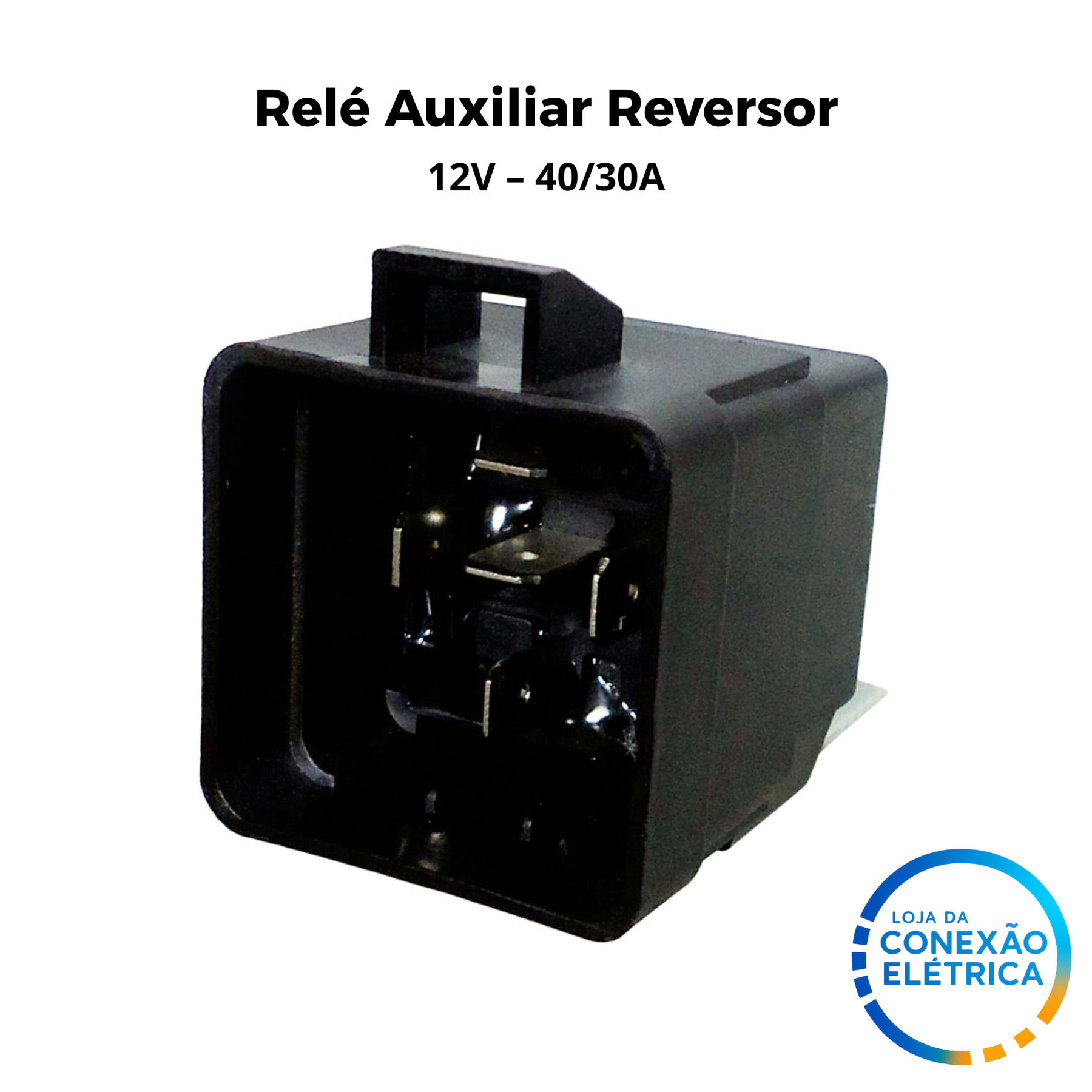

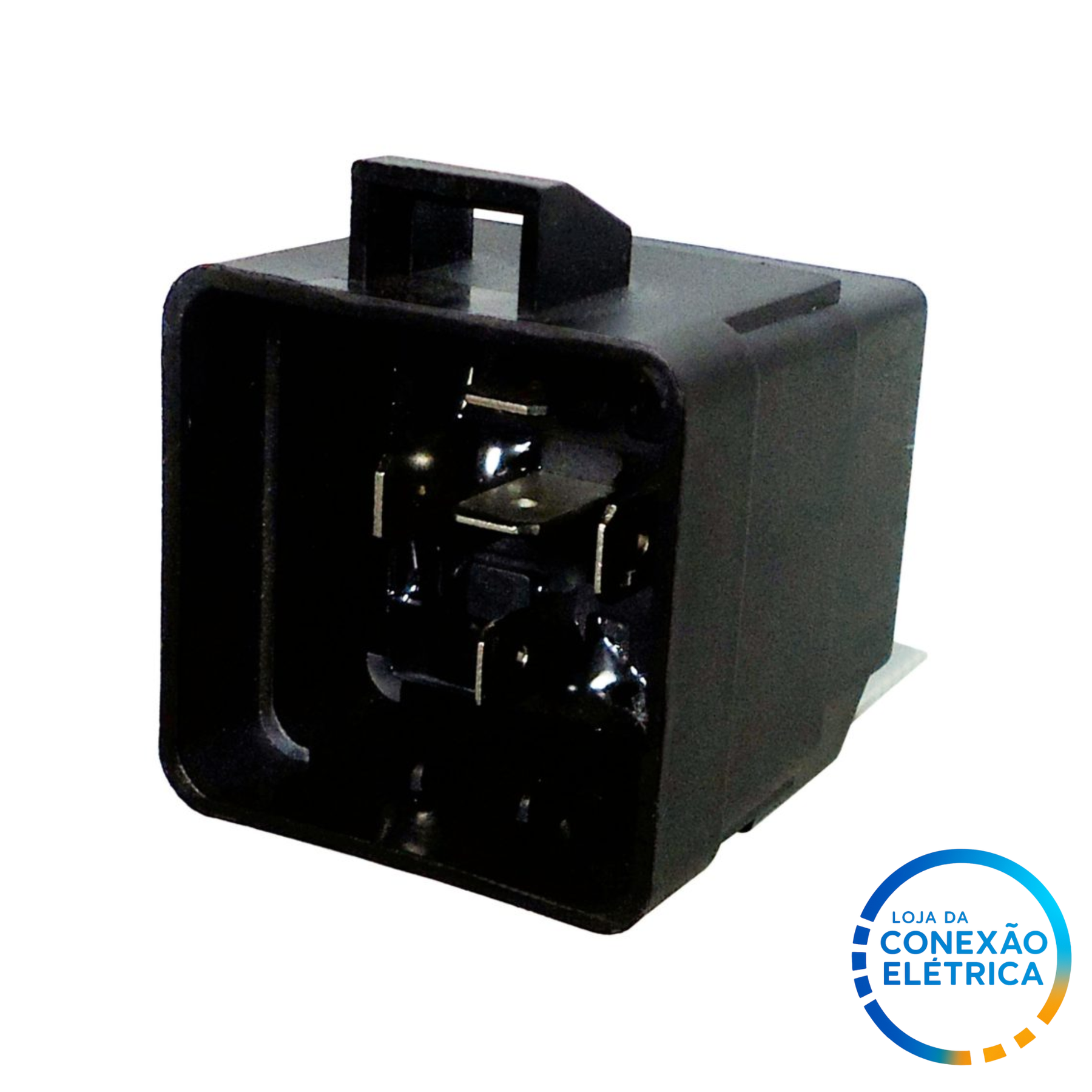

DNI 8209 – Relé Auxiliar Reversor 12V – 40/30A

DNI 8209 – Relé Auxiliar Reversor 12V – 40/30A

O DNI 8209 é um relé auxiliar reversor projetado para sistemas automotivos que exigem comutação entre dois circuitos, reversão de polaridade e acionamento confiável de cargas essenciais.
Operando em 12V, com capacidade de 40/30A, 5 terminais, suporte integrado e base selada, ele oferece máxima durabilidade, proteção contra umidade e estabilidade mesmo em ambientes de alta vibração.

🔧 Características Técnicas

• Modelo: DNI 8209

• Tipo: Relé Auxiliar Reversor

• Tensão de operação: 12V

• Corrente máxima: 40/30A

• Terminais: 5 pinos (função reversora – SPDT)

• Com suporte para instalação fixa

• Base selada

  • Proteção contra poeira

  • Resistência à umidade

  • Ideal para compartimentos de motor

• Construção reforçada para aplicações automotivas e industriais

⚙️ Função e Operação

Desenvolvido para realizar:

• Reversão de polaridade para motores e atuadores

• Comutação entre dois circuitos (87 / 87a)

• Controle de mecanismos automáticos (abre/fecha, sobe/desce)

• Acionamento de cargas de média/alta corrente

• Operação estável e silenciosa mesmo sob variação de carga

O padrão reversor SPDT permite alternar rapidamente a direção ou estado de funcionamento de um componente.

🚗 Aplicações Típicas

Indicado para sistemas automotivos 12V, incluindo:

• Vidro elétrico

• Atuadores e fechaduras elétricas

• Ventilador do radiador

• Iluminação auxiliar (alto/baixo)

• Ar-condicionado

• Bomba elétrica auxiliar

• Sistemas de conforto e módulo de carroceria

• Mecanismos automotivos com motores DC reversíveis

• Projetos de uso geral em 12V

📌 Benefícios

• ✔️ Relé reversor completo com 5 terminais

• ✔️ Suporta 40/30A, ideal para cargas automotivas

• ✔️ Base selada, maior resistência contra água e sujeira

• ✔️ Acompanha suporte para fixação fácil

• ✔️ Confiável para uso contínuo em compartimentos de motor

• ✔️ Instalação universal em sistemas 12V

• ✔️ Excelente para reposição técnica ou projetos personalizados

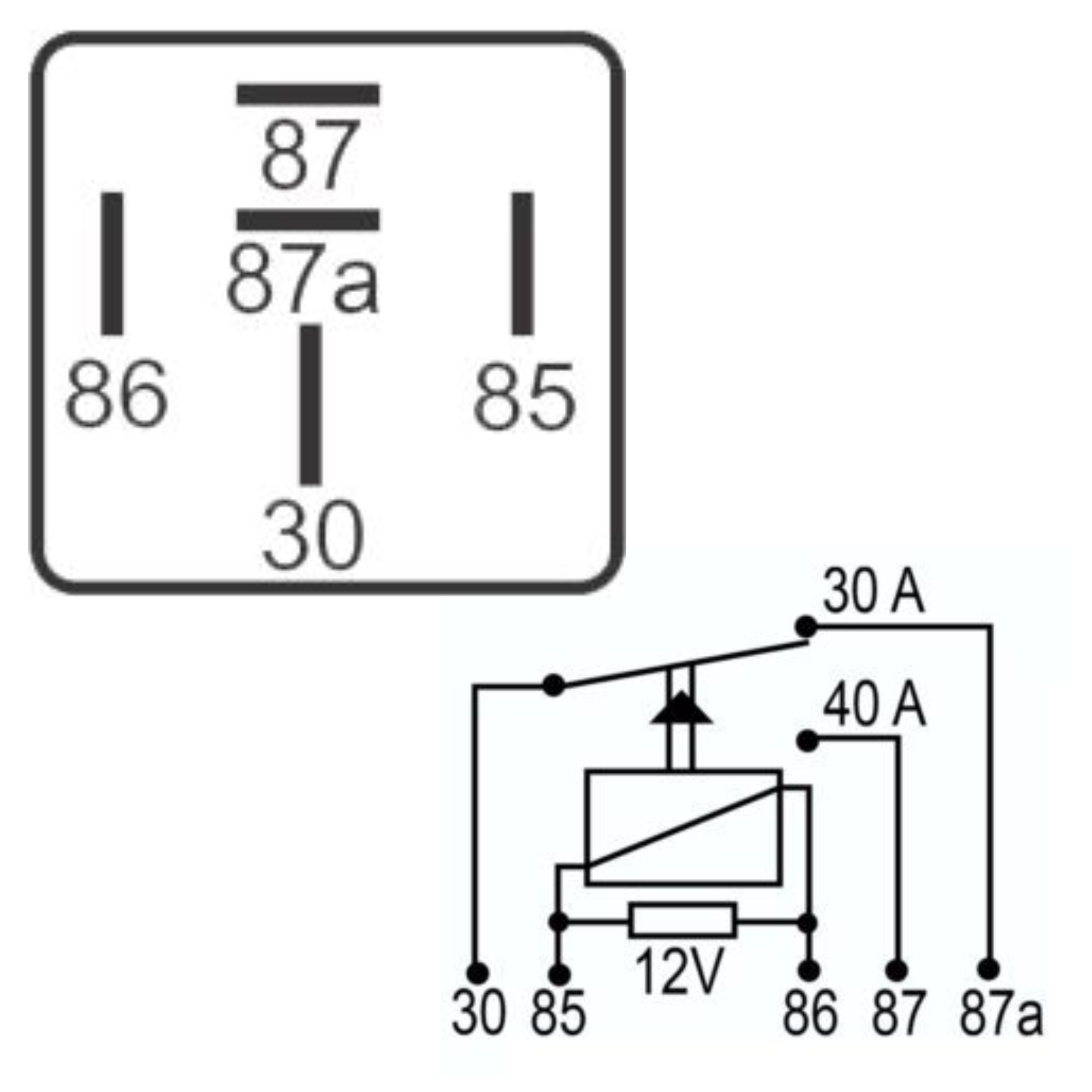

📐 Esquema dos Terminais (SPDT – Reversor)

• 30: Alimentação

• 87 / 87a: Saídas reversoras

• 85: Terra da bobina

• 86: Positivo da bobina
