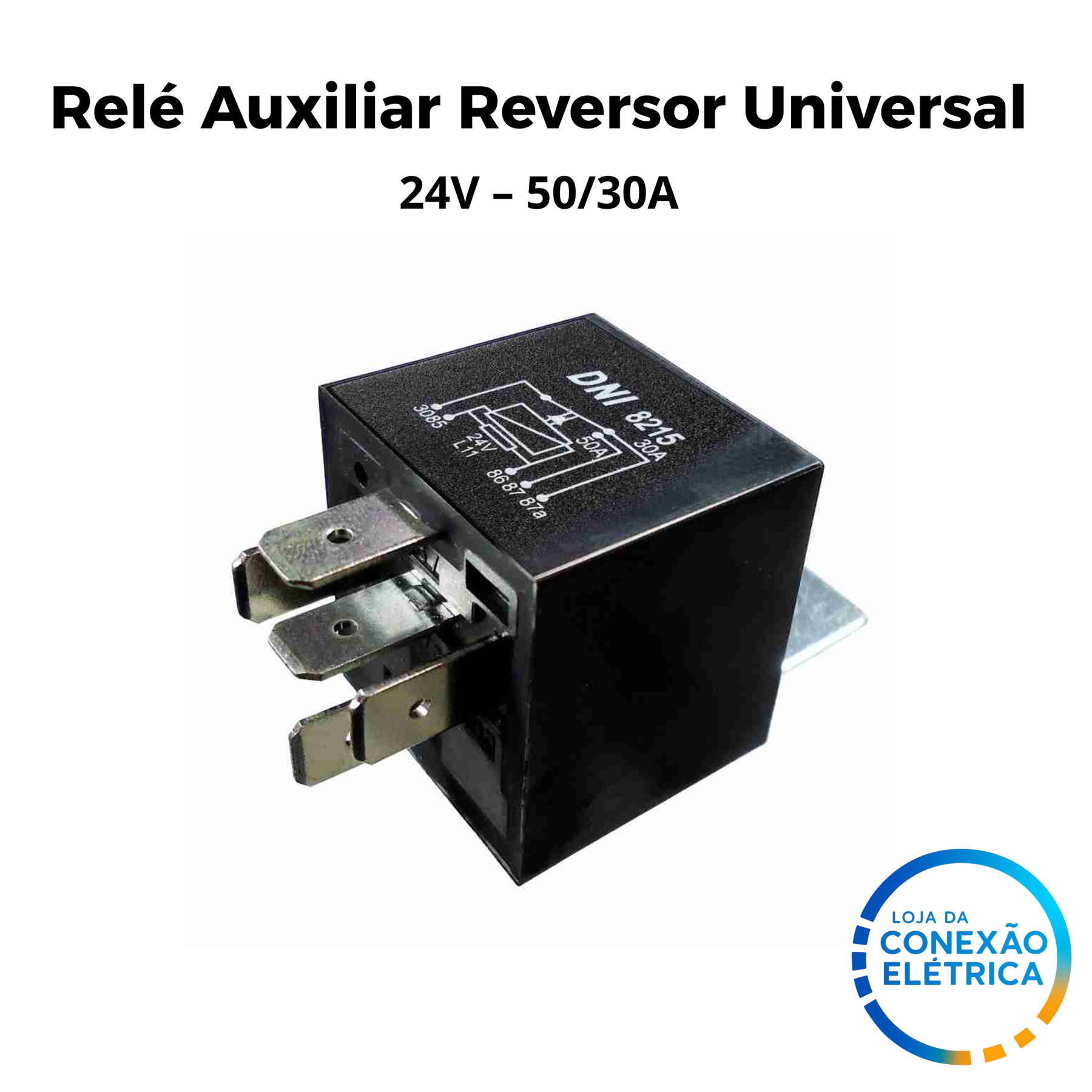

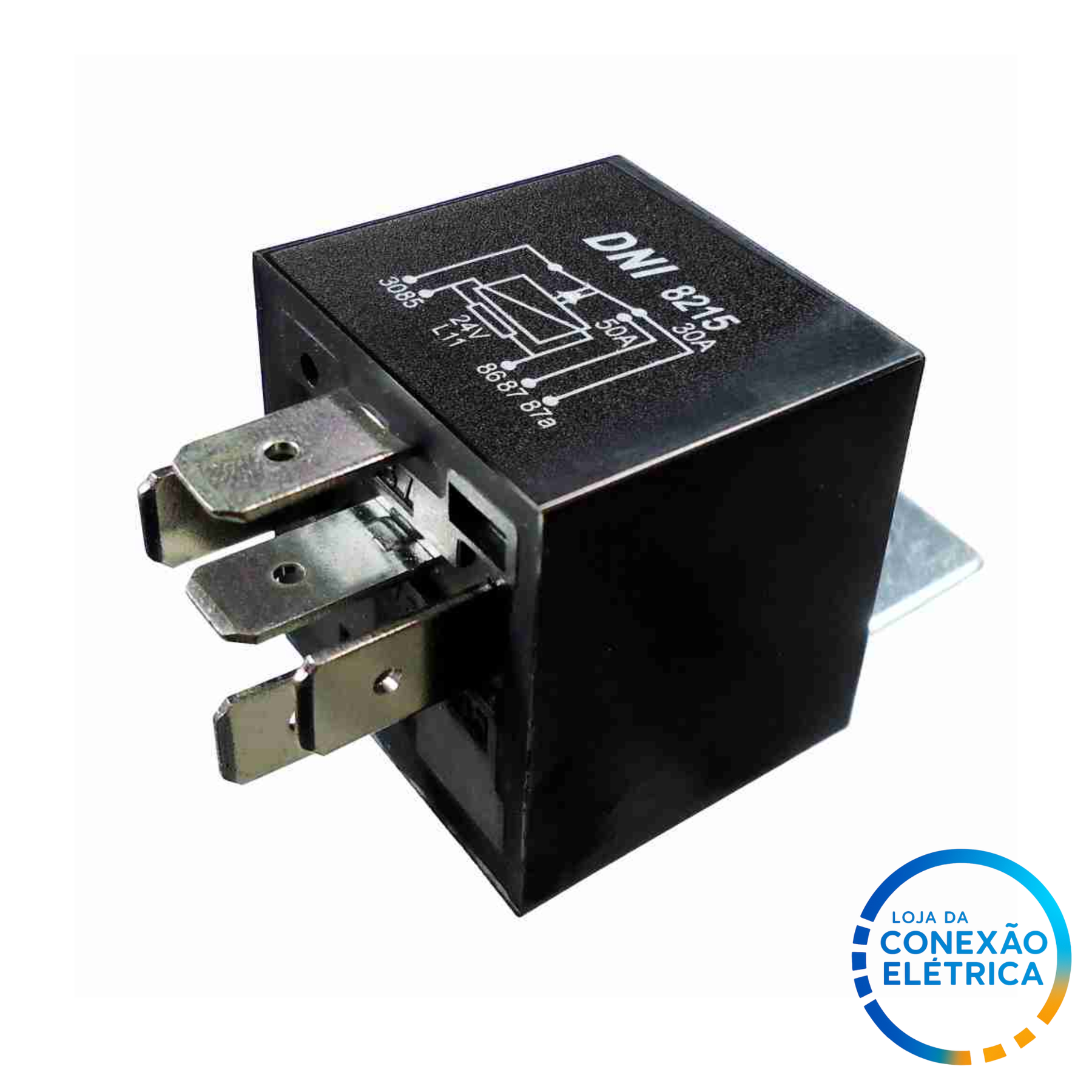

DNI 8215 – Relé Auxiliar Reversor Universal 24V – 50/30A

DNI 8215 – Relé Auxiliar Reversor Universal 24V – 50/30A

O DNI 8215 é um relé auxiliar reversor robusto e confiável, desenvolvido para aplicações de 24V que exigem reversão de polaridade, comutação entre dois circuitos e acionamento seguro de motores e cargas de alta demanda.
Ele possui 5 terminais, base selada, resistor interno e suporte integrado, garantindo excelente desempenho em ambientes severos, como máquinas agrícolas e equipamentos industriais.

🔧 Características Técnicas

• Modelo: DNI 8215

• Tipo: Relé Auxiliar Reversor Universal

• Tensão de operação: 24V

• Corrente máxima: 50/30A

• Terminais: 5 pinos (SPDT – reversor)

• Com suporte de fixação

• Base selada

  • Proteção contra umidade

  • Resistência à poeira

  • Ideal para aplicações externas e ambientes agressivos

• Com resistor em paralelo com a bobina

  • Reduz retorno de tensão

  • Protege módulos, sensores e chicotes

• Construção reforçada para uso intensivo

⚙️ Função e Operação

Projetado para:

• Reversão de polaridade de motores DC

• Alternância rápida entre dois circuitos (87 / 87a)

• Controle de atuadores, motores e mecanismos de movimento

• Operação estável em sistemas de conforto, comando e sinalização

• Proteção do circuito através do resistor interno

É essencial em equipamentos que precisam de movimento abre/fecha ou sobe/desce e comutação de funções.

🚜 Aplicações Típicas

Indicado para sistemas de 24V, especialmente em ambientes pesados:

• Máquinas agrícolas

• Equipamentos Caterpillar

• Veículos e ônibus Irizar

• Sistemas de controle industrial

• Mecanismos com motores elétricos reversíveis

• Atuadores, travas e mecanismos automáticos

• Projetos universais e customizações 24V

📌 Benefícios

• ✔️ Relé reversor completo com 5 terminais

• ✔️ Suporta 50/30A, ideal para cargas pesadas

• ✔️ Resistor interno que protege módulos e a ECU

• ✔️ Base selada, resistente à água, poeira e vibração

• ✔️ Acompanha suporte, facilitando instalação fixa

• ✔️ Projeto universal para sistemas 24V

• ✔️ Excelente durabilidade em máquinas e equipamentos de alto esforço

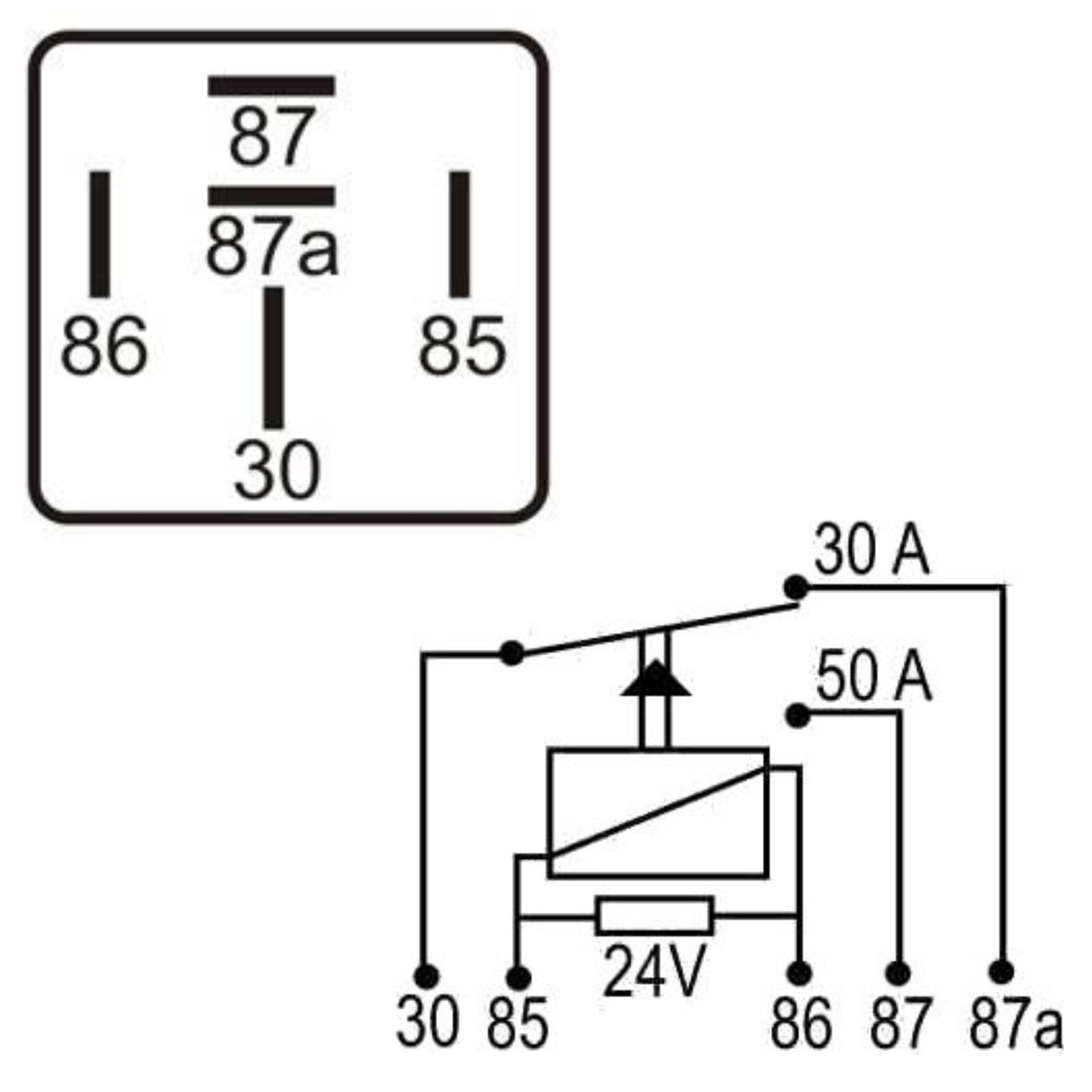

📐 Esquema dos Terminais (SPDT – Reversor)

• 30: Entrada de alimentação

• 87 / 87a: Saídas reversoras

• 85: Terra da bobina

• 86: Positivo da bobina
