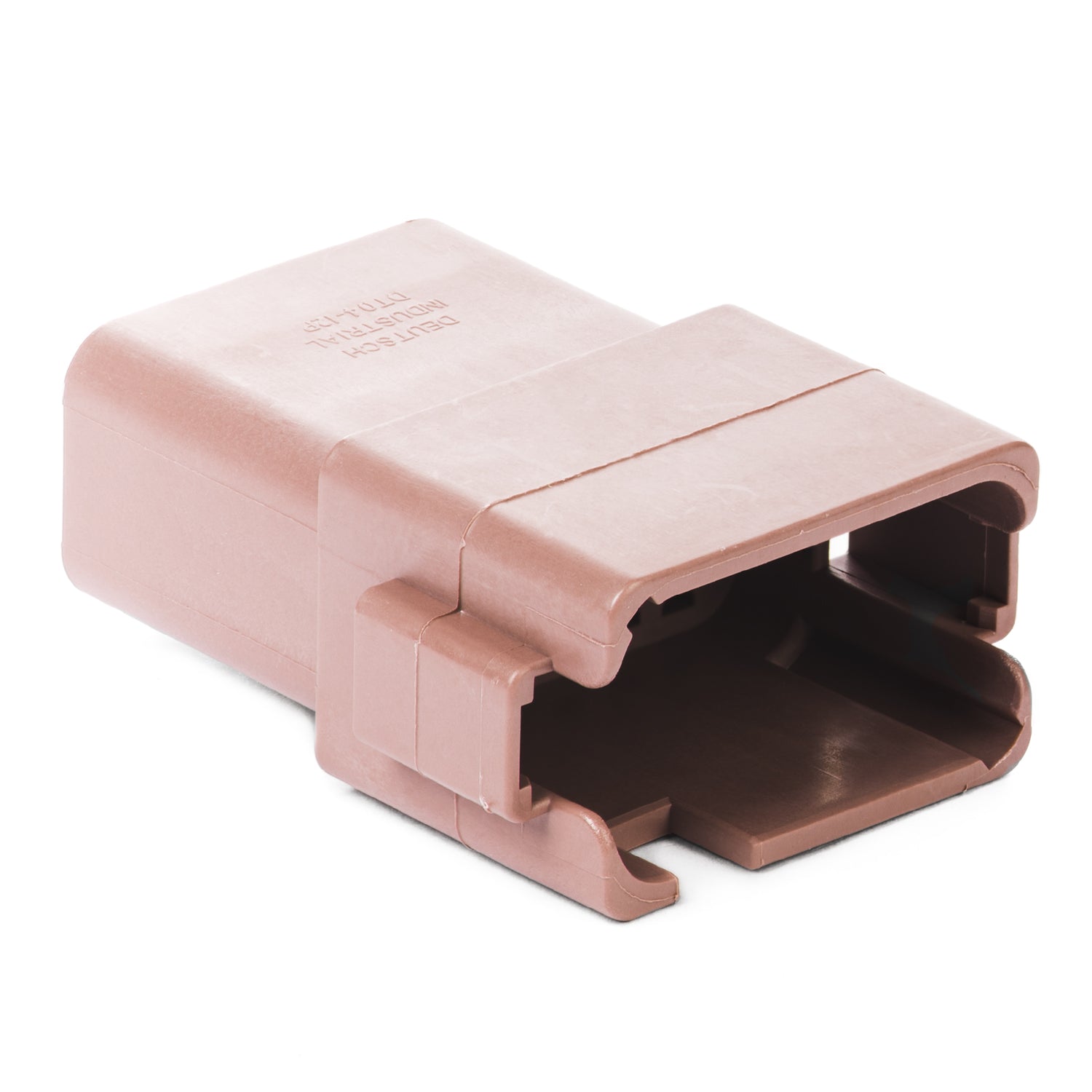

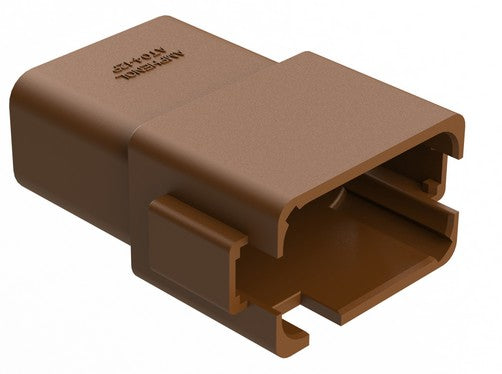

AT04-12PD

Conector macho de 12 vias, contato size 16, 13 A por via, para cabo de 14 a 20 AWG (2,0 a 0,5 mm²). Vedação em silicone e IP67 com o par acoplado. Equivale ao DT04-12PD da série Deutsch DT. Os contatos são vendidos à parte.

Para que serve

É o alojamento macho da conexão — a peça de plástico que organiza as 12 vias e protege o contato elétrico. Você crimpa um pino size 16 na ponta de cada fio, encaixa pela traseira até o clique e depois trava tudo com a cunha (wedgelock).

A vedação é feita em dois pontos: o anel entre os dois alojamentos quando o par está acoplado, e a vedação individual de cada fio na traseira. Vias que você não usar precisam de tampa cega — via aberta é entrada de água e o IP67 se perde.

Para fechar a conexão você precisa do par: este é o macho, o outro lado é o AT06-12SD. Os dois usam contato size 16, mas cada um aloja o seu — pinos deste lado, soquetes do outro.

Este modelo tem a saia frontal estendida (extended shroud): o corpo é mais alto na frente e abraça mais o plug quando acoplado. Confira a peça original antes de trocar, porque a versão de saia curta tem o mesmo miolo mas perfil diferente.

Ficha técnica

Compatibilidade

• Compatível com conectores Deutsch série DT — equivale ao DT04-12PD e acopla direto no DT06-12SD que já estiver instalado no chicote
• Chaveamento D — só acopla com o par de mesmo chaveamento. Confira a letra no conector que está na máquina antes de comprar
• Contato size 16: use o terminal macho equivalente ao 1060-16 / 0460-202-16141. O estampado e o usinado (radial) são intercambiáveis no mesmo alojamento
• Trava (wedgelock) de 12 vias size 16: AW12P, equivalente Deutsch W12P
• Faz par com o AT06-12SD
• Cabo de 14 a 20 AWG — 2,0 a 0,5 mm²
• Uso em chicotes automotivos, agrícolas, de linha amarela e industriais

Procedência e garantia

Peça conferida antes do envio, com garantia de 30 dias contra defeito de fabricação. Se tiver dúvida de aplicação, fale com o suporte técnico antes de comprar — respondemos com o código da peça na mão.

O que vem na embalagem

1 conector AT04-12PD avulso. Não acompanha contato nem trava (wedgelock) — são itens separados. Para montar a conexão completa você precisa de 12 contatos size 16, a trava AW12P e o alojamento do outro lado (AT06-12SD). Precisa de volume? Fale com a gente que fazemos cotação por quantidade.

Perguntas frequentes

Os terminais vêm junto?
Não. O conector é vendido só com o corpo. Você precisa de 12 contatos macho size 16 (equivalentes ao 1060-16 / 0460-202-16141) e da trava AW12P. Vendemos os três itens aqui na loja.

Encaixa em conector Deutsch que já está na máquina?
Encaixa. Este corpo é construtivamente equivalente ao DT04-12PD e acopla no DT06-12SD. Mesmo passo, mesmo contato size 16, mesma trava.

Qual é o par deste conector?
O AT06-12SD. Este aqui é o macho; o AT06-12SD é o outro lado.

Que bitola de fio posso usar?
De 14 a 20 AWG, o que dá 2,0 a 0,5 mm². O diâmetro externo do cabo tem que ficar entre 2,24 mm (.088") e 3,68 mm (.145") para a vedação funcionar. Fio fora da faixa não veda e a crimpagem não fecha.

Quanta corrente aguenta?
13 A por via — é o limite do contato size 16. Se o seu circuito puxa mais do que isso, o caminho é subir de size, não forçar a via.

O que significa o chaveamento D?
É a posição da guia interna do conector. Dois conectores só acoplam se tiverem a mesma letra. Serve justamente para impedir que você ligue o chicote errado quando há vários conectores iguais lado a lado na máquina. Confira a letra gravada na peça original antes de comprar.

Qual a ordem de montagem?
Crimpe os contatos, enfie cada um pela traseira até ouvir o clique, confira se todos assentaram e só então empurre a trava (wedgelock) até o fim. Se a trava não entrar, é porque algum contato não está no lugar — ela é o conferidor da montagem.

Como tiro um contato se errar a posição?
Com o extrator de size 16. Antes, remova a trava — sem tirar a cunha o contato não sai e você acaba danificando a via.

E as vias que eu não for usar?
Coloque a tampa cega em cada uma. Via aberta na traseira é entrada direta de água e poeira, e o IP67 do conjunto vai por água abaixo.
