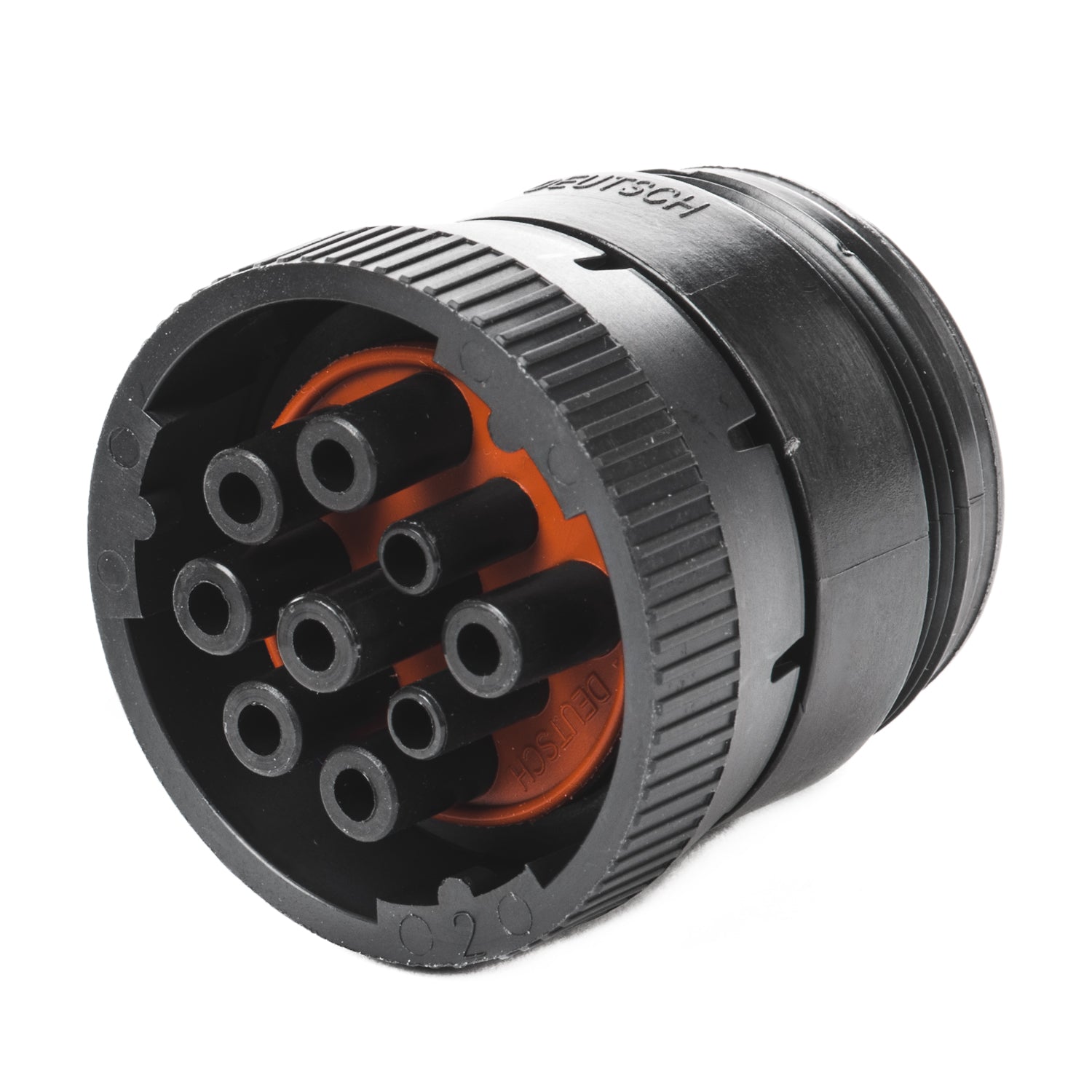

Conector circular de 9 vias no padrão J1939, contato soquete (fêmea) size 16, 13 A, para cabo de 14 a 20 AWG (2,0 a 0,5 mm²). Vedação traseira reduzida. Equivale ao HD16-9-1939SE da linha Deutsch HD16.
Para que serve
É o conector do barramento J1939 — a rede de dados que liga motor, câmbio, painel e módulos em caminhão, ônibus, máquina agrícola e linha amarela. É por ele que passa a tomada de diagnóstico e a comunicação CAN do veículo.
As 9 vias seguem o arranjo padronizado do J1939, então o conector encaixa direto no chicote de fábrica. Contato size 16, 13 A por via, cabo de 14 a 20 AWG.
Uso típico: tomada de diagnóstico, interligação de módulo, painel de instrumentos e chicote principal de máquina pesada.
A vedação traseira reduzida aceita fio de 1,35 mm a 3,05 mm de diâmetro. É a versão para cabo mais fino — com a vedação normal o fio fica folgado e entra água pela traseira.
Atenção: os contatos não vêm junto. Você precisa de um contato soquete size 16 por via ocupada, mais a ferramenta de crimpagem.
Ficha técnica
| Código | AHD16-9-1939SE |
| Equivalência Deutsch | HD16-9-1939SE (série HD16) |
| Número de vias | 9 |
| Padrão | J1939 |
| Formato | Circular |
| Contatos | Soquete (fêmea) |
| Vedação traseira | Reduzida (reduced diameter seal) |
| Diâmetro de fio aceito na vedação | 1,35 mm (.053") a 3,05 mm (.120") |
| Size do contato | 16 |
| Corrente nominal | 13 A |
| Bitola compatível (AWG) | 14 a 20 AWG |
| Bitola compatível (mm²) | 2,0 a 0,5 mm² |
| Material do corpo | Termoplástico |
| Cor | Preto |
| Material da vedação | Elastômero de silicone |
| Tensão de trabalho | 250 V |
| Grau de proteção | IP67 acoplado |
| Temperatura de operação | -55 °C a +125 °C |
| Ciclos de acoplamento | Mais de 100 |
| Contatos inclusos | Não — vendidos à parte |
| Conformidade RoHS | Sim |
Compatibilidade
- Rede J1939 de 9 vias — encaixa no arranjo padronizado do barramento
- Compatível com conectores Deutsch — equivale ao HD16-9-1939SE, da série HD16
- Acopla com a peça de 9 vias J1939 de contato oposto (pino)
- Contato size 16 (vendido à parte), cabo de 14 a 20 AWG — 2,0 a 0,5 mm²
- Uso em caminhão, ônibus, máquina agrícola, linha amarela e equipamento industrial
Procedência e garantia
Conector conferido antes do envio, com garantia de 30 dias contra defeito de fabricação. Se tiver dúvida de aplicação, fale com o suporte técnico antes de comprar — respondemos com o código da peça na mão.
O que vem na embalagem
1 conector avulso, sem contatos. Para montar você precisa de um contato size 16 por via ocupada e da ferramenta de crimpagem. Precisa de volume? Fale com a gente que fazemos cotação por quantidade.
Perguntas frequentes
Serve para tomada de diagnóstico J1939?
Serve. É o conector circular de 9 vias do padrão J1939, o mesmo usado na rede CAN de caminhão, ônibus e máquina agrícola.
Serve em conector Deutsch?
Serve. É construtivamente equivalente ao HD16-9-1939SE da série HD16 — mesmo arranjo J1939 de 9 vias e mesmo padrão de encaixe.
Os contatos vêm junto?
Não. Você precisa de um contato soquete size 16 por via ocupada. Vendemos os contatos aqui na loja.
Quanta corrente aguenta cada via?
13 A por via, que é o limite do contato size 16.
Qual bitola de cabo posso usar?
De 14 a 20 AWG, o que equivale a 2,0 a 0,5 mm².
Aguenta água e lavagem?
O grau declarado é IP67 acoplado. Desacoplado o conector não é vedado — nessa condição use tampa de proteção.
Preciso de alicate especial?
Sim. Contato size 16 pede alicate de crimpagem com ninho adequado. Alicate comum deforma o contato e ele não trava no alojamento.
